2. Enhanced Entity-Relationship (EER) model

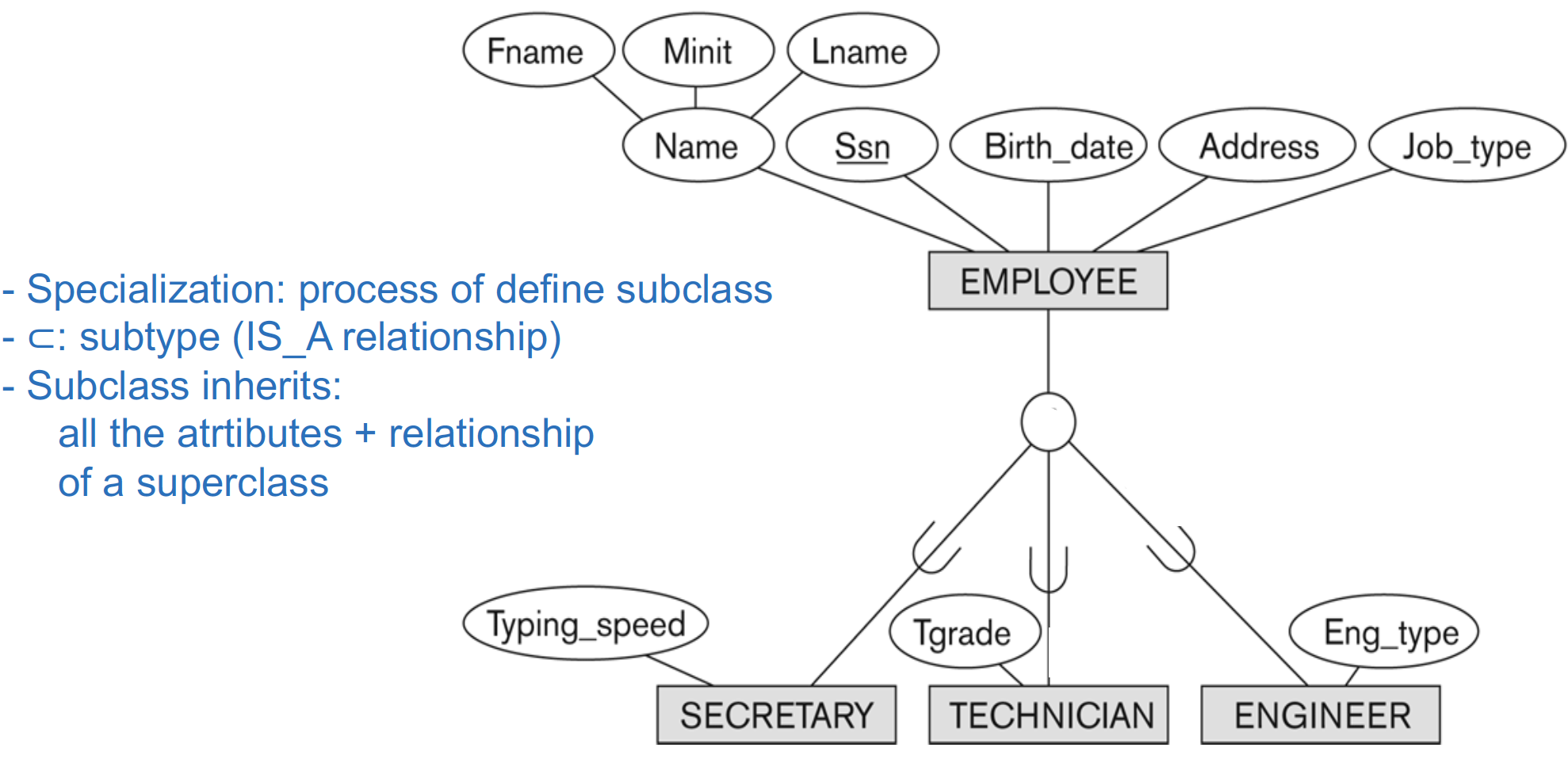

Subclasses and Superclasses Specialization

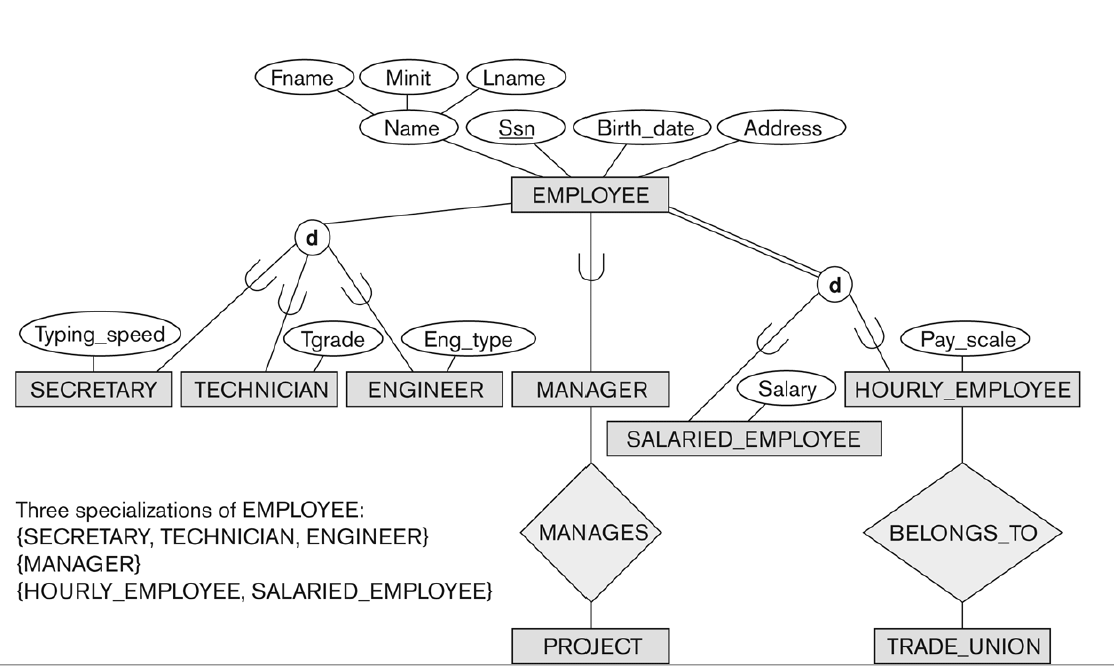

May have several specializations of the same superclass

💡

subclass notation : $\subset$

💡

OOP에서 Inheritance 개념과 유사하게 이해할 수 있다. subclass가 추가적인 attribute를 가지는 것이다.

💡

만약 superclass가 특정 entity와 relationship을 가지고 있다면 subclass 또한 해당 entity와 relationship을 가지고 있음을 내재하고 있다 : OOP 개념으로 이해하면 자명하다.

💡

specialization은 결과적으로 subclass만이 가지는 일종의 member variable로 이해할 수 있다. 즉 이를 통해 모든 class가 아니라 subclass에만 속하는 것이다.

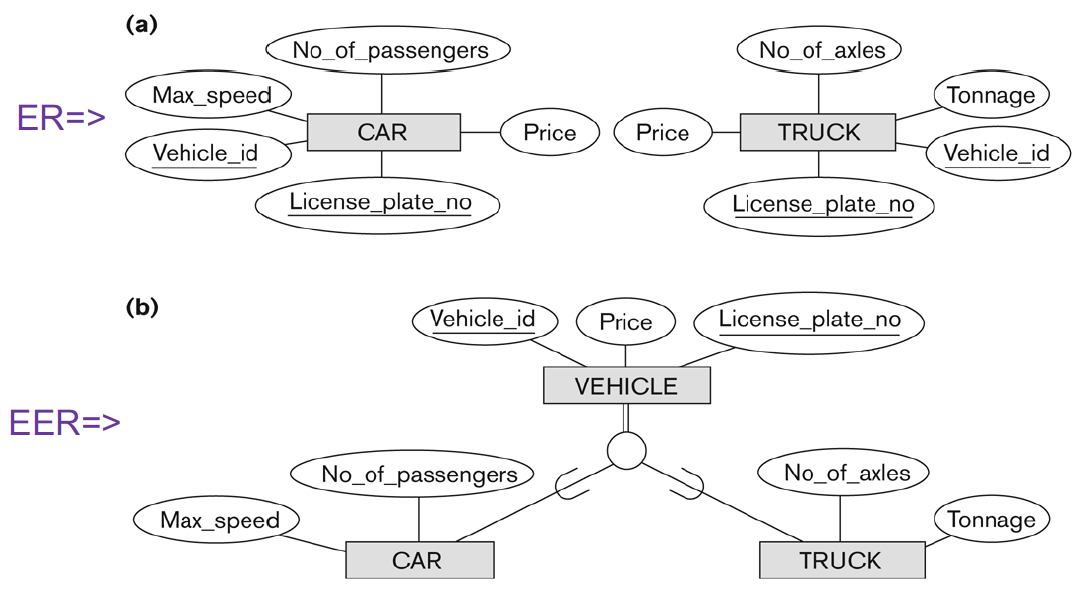

Generalization

Reverse of specialization. Several classes with common features generalize into a superclass

💡

만약에 겹치는 것이 있다면 superclass를 설정해서 generalize하겠다는 것이다.

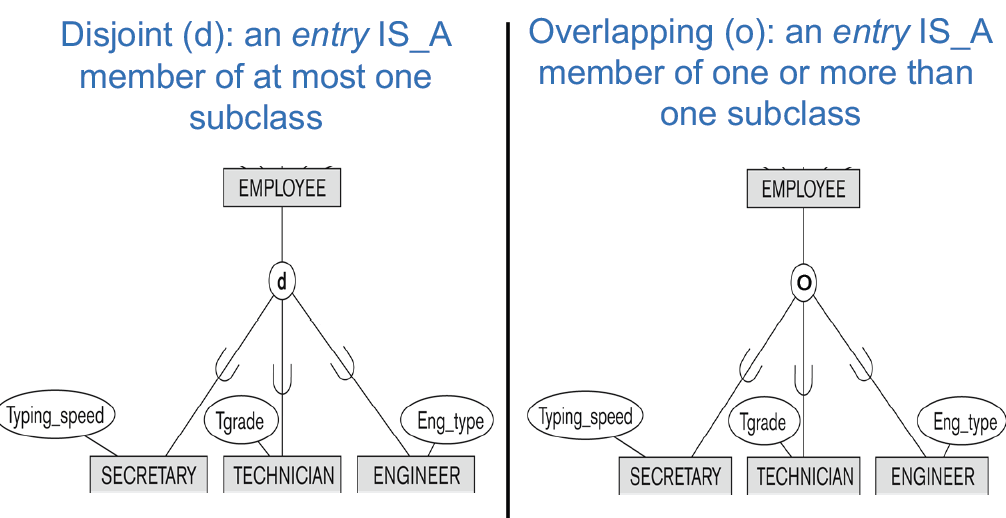

Disjointness Constraint

• Disjoint : 최대 1개의 subclass에만 속할 수 있는 것

• Overlapping : 여러 subclass에 속할 수 있는 것

💡

원 안의 character로 표기한다.

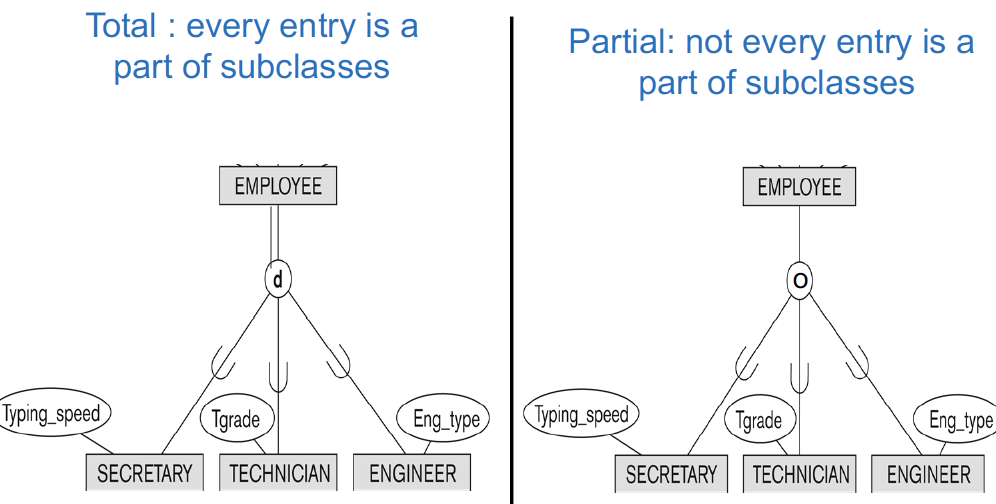

Completeness Constraint

Total : 반드시 어떤 subclass에 속해야한다는 것

Partial : subclass에 속하지 않는 entity가 있을 수 있는 것이다.

→ 예를 들어, 아직 categorized되지 않은 것이 있다면 partial이라는 것이다.

💡

줄 2개 표기 여부로 구분한다.

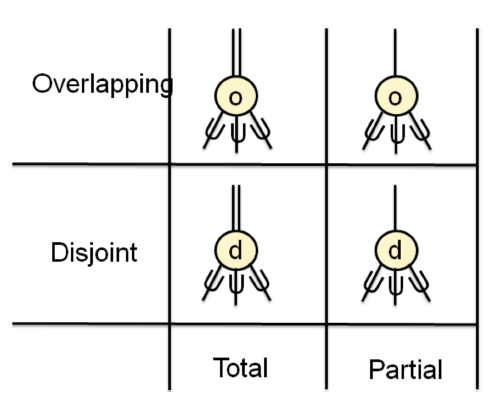

Summary of Constraints on Specialization and Generalization

There are four types of specialization/generalization

1. Disjoint, total

2. Disjoint, partial

3. Overlapping, total

4. Overlapping, partial

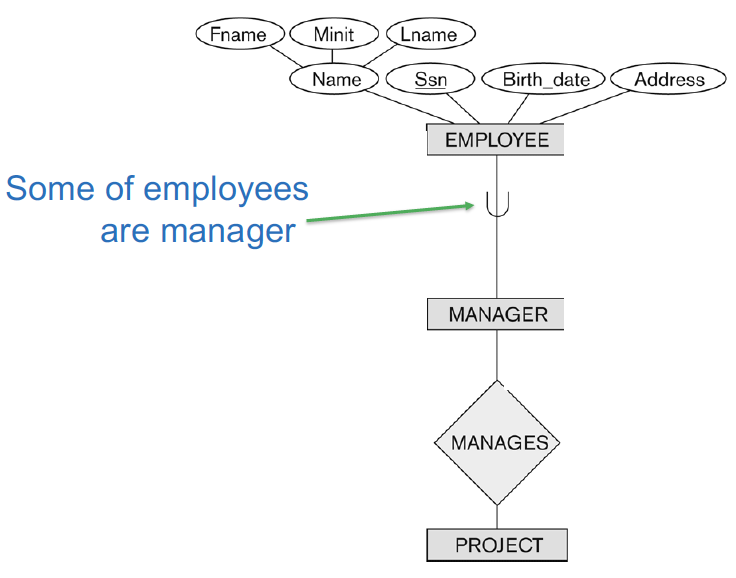

Subset without Specialization

There are no additional attributes in MANAGER entity. It is called a subset without specification.

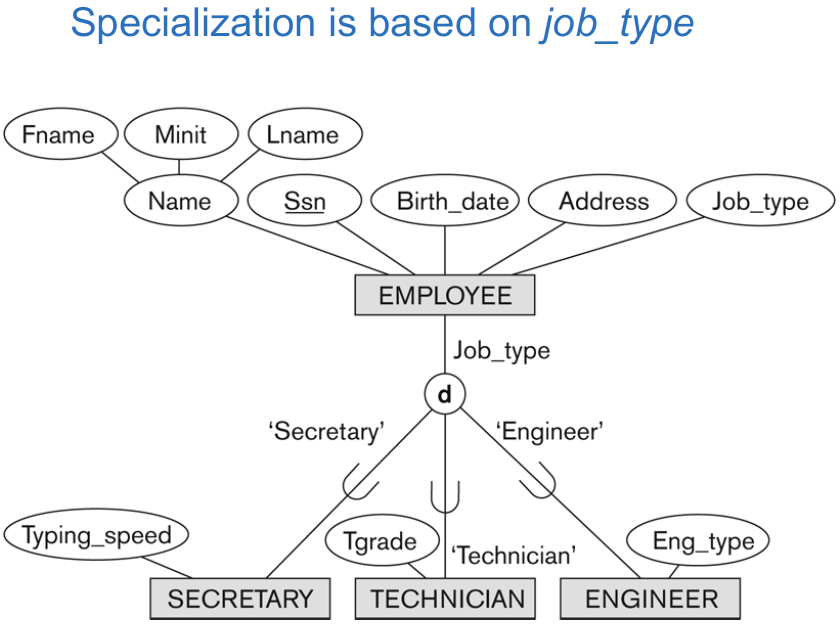

Attribute-defined Specialization

Categories (UNION Types)

All of the superclass/subclass relationships we have seen so far have a single superclass

However, a shared subclass is a subclass in

1. more than one distinct superclass/subclass relationships

2. each relationship has a single superclass

3. shared subclass leads to multiple inheritances

Therefore, we need to model a single superclass/subclass relationship with more than one superclass. Superclasses can represent different entity types. Such a subclass is called a category or UNION Type

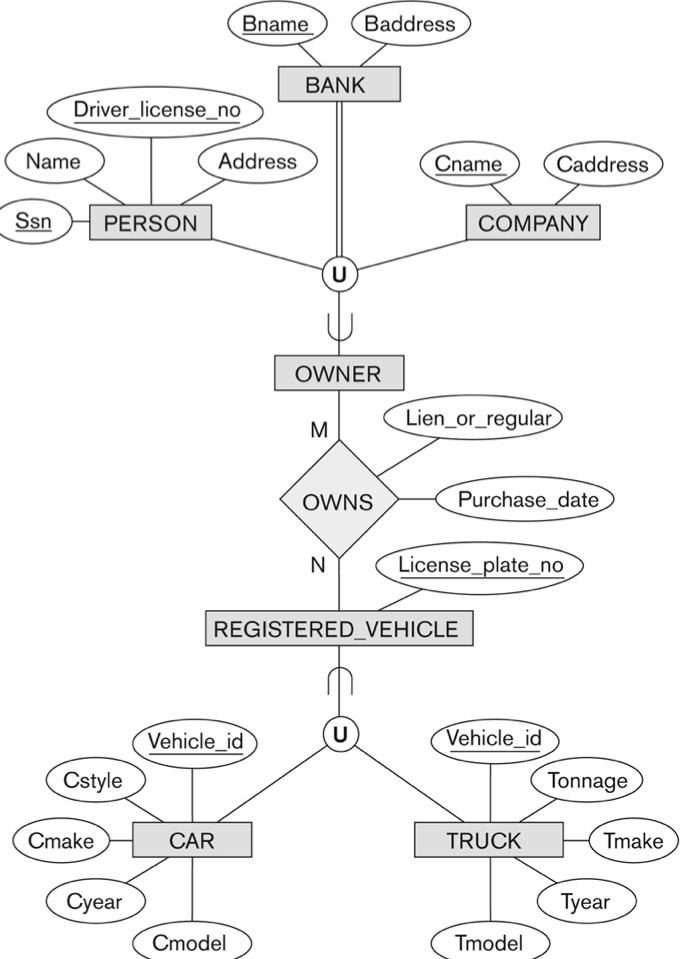

Example

In a database for vehicle registration, a vehicle owner can be a PERSON, a BANK, or a COMPANY. A category called OWNER is created to represent a subset of the union of the three superclasses COMPANY, BANK, and PERSON. A category member must exist in at least one of its superclasses

💡

shared subclasss와 다른 점은 shared subclass의 경우에는 모든 superclass에 존재해야한다는 점에서 차이가 있다.

Putting it together
